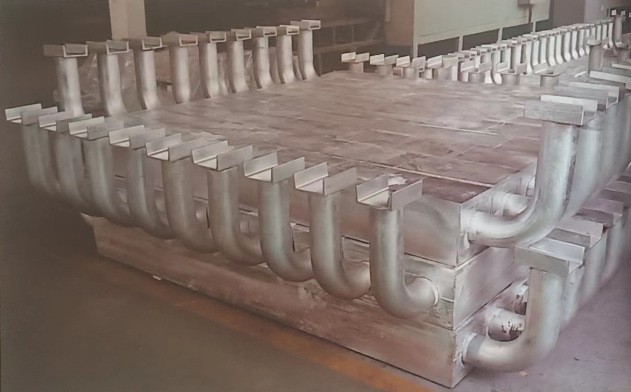

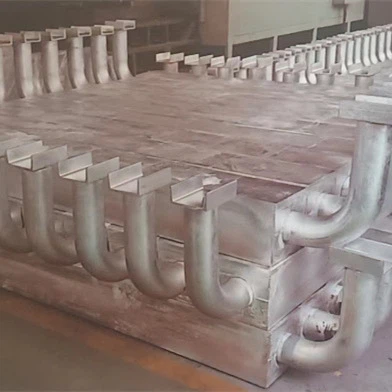

Smukła anoda aluminiowa
Gdy anoda satnd-off wystaje z instalowanej powierzchni, materiał anody nie jest w bezpośrednim kontakcie z powierzchnią, która ma być chroniona. Zatem anoda dystansowa jest lepiej wykorzystywana w ciągu ich życia - współczynnik wykorzystania anody może osiągnąć do 85 do 90%.
Służy do katodowej ochrony konstrukcji przybrzeżnych lub obiektów inżynierskich morskich, w tym kurtek na platformie, platformy wiertnicze, ścian i pomostów portu, farm wiatrowych, stosu rekultywacji, stosu arkusza itp.
Trapezoidalna anoda z rakiem krów wkładką wystającą z obu końców
|
NIE. |
Szerokość (WT/WB) |
Wysokość |
Długość (LA/LC) |
Średnica rdzenia |
Waga (anoda/rdzeń) |
|
T1 |
150/170 mm (5,9 "/6,7") |
160 mm (6.3 ") |
900/1300 mm (35,4 "/51,2") |
50 mm (1,97 ") |
56,5/10,5 kg (124,6/23,1 funta) |
|
T2 |
170/200 mm (6,7 "/7,9") |
180 mm (7.1 ") |
1500/1900 mm (59,1 "/74,8") |
50 mm (1,97 ") |
126/14. 0 kg (277,8/30,9 funtów) |
|
T3 |
200/210 mm (7,9 "/8,3) |
220 mm (8,7 ") |
16 0 0/2000 mm (63,0 "/78,7") |
60 mm (2,36 ") |
181,5/18,5 kg (400,1/40,8 funtów) |
|
T4 |
220/240 mm (8,7 "/9.4") |
230 mm (9.1 ") |
2300/2800 mm (90,6 "/110.2") |
89 mm (3.5 ") |
289/35,5 kg (637,1/78,3 funtów) |
Anoda trapezoidalna z korbą płaską wkładką wystającą z obu końców
|
NIE. |
Szerokość (WT/WB) |
Wysokość |
Długość (LA/LC) |
Rozmiar rdzenia (WCXT) |
Waga (anoda/rdzeń) |
|
F1 |
115/135 mm (4,5 "/5,3") |
130 mm (5.1 ") |
500/750 mm (19,7 "/29,5") |
5 0 x4mm (2. 0 „x0.16”) |
21.6/1.1 kg (47.6/2. 4 1 BS) |
|
F2 |
115/135 mm (4,5 "/5,3") |
130 mm (5.1 ") |
750/1000 mm (29,5 "/39,4") |
5 0 x4mm (2. 0 „x0.16”) |
32,5/1,5 kg (71,7/3,3 funta) |
|
F3 |
115/135 mm (4,5 "/5,3") |
130 mm (5.1 ") |
1000/1250 mm (39,4 "/49,2") |
5 0 x6mm (2. 0 „x0.24”) |
43. 0/3. 0 kg (94,8/6,6 lbs) |
|
F4 |
115/135 mm (4,5 "/5,3") |
130 mm (5.1 ") |
1250/1500 mm (49,2 "/59,1") |
5 0 x6mm (2. 0 „x0.24”) |
53,7/3,6 kg (118,4/7,9 funta) |
|
F5 |
160/220 mm (6,3 "/8,7") |
180 mm (7.1 ") |
700/950 mm (27,6 "/37,4") |
5 0 x8mm (2. 0 „x0.31”) |
63,8/2,8 kg (140,7/6,2 funta) |
|
F6 |
2 0 0/280 mm (7.9 "/11.0") |
150 mm (5.9 ") |
800/1050 mm (31,5/41,3 ") |
5 0 x1 0 mm (2.0 "x0.39") |
76.5/4. 0 kg (168,7/8,8 funtów) |
|
F7 |
180/220 mm (7,1 "/8,7") |
180 mm (7.1 ") |
850/1100 mm (33,5 "/43,3") |
5 0 x1 0 mm (2.0 "x0.39") |
81,5/4,2 kg (179,7/9,3 funta) |
|
F8 |
148/178 mm (5.8 "/7. 0") |
170 mm (6,7 ") |
1500/1800 mm (59,1 "/70,9") |
5 0 x1 0 mm (2.0 "x0.39") |
11 0/6,8 kg (242,5/15,0 funtów) |
